Tủ điện công nghiệp nói chung và tủ điện phân phối MSB nói riêng đóng vai trò quan trọng trong hệ thống phân phối điện đặc biệt là mạng điện hạ thế. Trong bài viết này, nhà máy HVC Hưng yên xin cung cấp thông tin chi tiết về cấu tạo, đặc điểm và thông số kĩ thuật để bạn đọc nắm rõ về tủ điện phân phối tổng MSB nhé!

Tủ điện phân phối tổng MSB là gì?

Tủ điện phân phối MSB viết tắt của Main Distribution Switchboard, đây là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15 KV xuống 380 VAC. Tủ MSB đảm nhận chức năng đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải. Với thiết kế tủ có nhiều ngăn, mỗi ngăn của tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB, ngăn chứa các MCCB/MCB ngõ tải ra, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS… Tủ điện MSB tại HVC được lắp ráp theo tiêu chuẩn IEC60439-1.

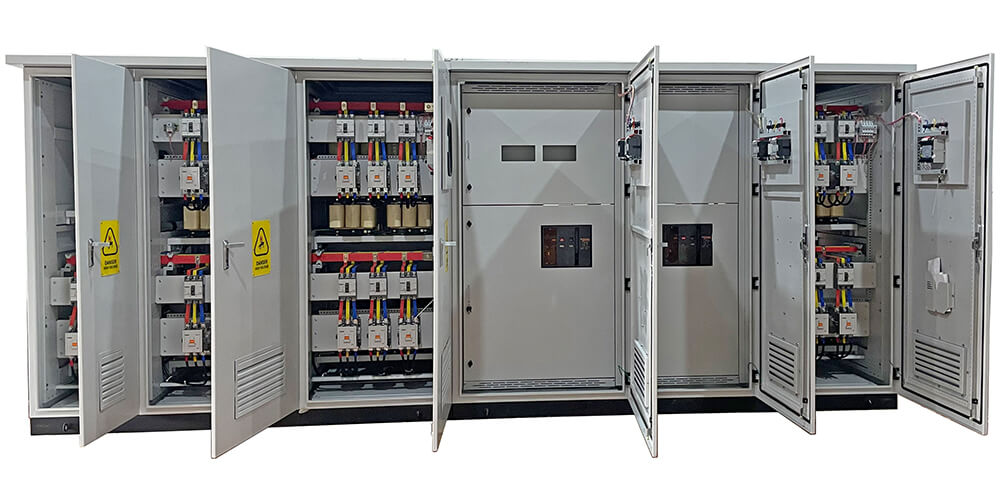

Hinh ảnh tủ điện phân phối tổng MSB

Cấu tạo cơ bản của tủ MSB

Tủ điện tổng MSB được lắp đặt sau máy biến áp và trước tủ phân phối DB, tủ được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện hạ thế.

Tủ MSB có cấu tạo như sau:

– Tủ được thiết kế module hóa, nhiều ngăn, mỗi ngăn một chức năng riêng biệt như: ngăn chứa ACV hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất…

– Vỏ tủ được sản xuất bằng tôn, sơn tĩnh điện, các thiết bị đóng cắt động lực trong tủ được kết nối bằng thanh cái đồng

– Bộ phận khung tủ được chế tạo từ chất liệu thép chống gỉ, sơn tĩnh điện, inox dày 1.2mm – 2mm với cấp bảo vệ IP 43 – IP 55

– Tủ được thiết kế dễ dàng vận hành, an toàn cho người sử dụng, đáp ứng các thông số kĩ thuật và yêu cầu về cơ điện cho các công trình.

– Tủ có các thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được thiết kế bố trí hợp lý, thuận lợi cho quá trình vận chuyển lắp đặt,

– Form tủ được dùng nhiều cho tủ phân phối MSB trong các nhà máy công trình công nghiệp là form 3B

Xem thêm >>> Cấu tạo tủ điện phân phối tổng MSB: Tiêu chuẩn kỹ thuật chi tiết

Thông số kĩ thuật của tủ điện phân phối tổng MSB

Tủ điện MSB được thiết kế với các tiêu chuẩn kĩ thuật sau:

– Tiêu chuẩn: IEC60439-1, I EC60529

– Điện áp định mức: 220-230 / 380-415 V AC

– Dòng cắt: 6kA – 50kA

– Tần số: 50Hz / 60Hz

– Dòng điện tối đa: 6300A

– Bề mặt: Mạ kẽm hoặc sơn tĩnh điện RAL7032, RAL7033 hoặc theo yêu cầu của khách hàng

– Màu sắc: màu xám hoặc màu của vật liệu

– Kết cấu bao gồm cánh tủ 1 lớp cánh và 2 lớp cánh theo yêu cầu kĩ thuật

– Vỏ tủ làm từ vật liệu thép tấm, sơn tĩnh điện dày 1mm – 2mm

– Kích thước tủ: Cao 1200mm – 2200 mm, rộng 600 – 1200 mm, sâu 400 – 1250 mm

– Vật liệu tôn đen sơn tĩnh điện hoặc thép không gỉ

– Cấp bảo vệ IP 43. IP55

– Môi trường lắp đặt: trong nhà, ngoài trời, môi trường ẩm ướt hoặc ăn mòn

Các thông số cụ thể của tủ có thể thay đổi tùy thuộc vào nhu cầu của khách hàng.

Đăc điểm nổi bật của tủ MSB

Tủ điện MSB của nhà máy HVC Hưng Yên có những đặc điểm nổi bật sau: :

– MSB thường được thiết kế để chịu tải nặng và có kích thước lớn, đáp ứng được nhu cầu phân phối điện cho một khu vực lớn.

– Tủ thường được trang bị các cơ chế bảo vệ như cầu dao, cầu chì, cầu gạch tự động để ngăn chặn sự cố và nguy cơ cháy nổ.

– Tủ MSB thường đi kèm với các thiết bị kiểm soát và giám sát hiện đại như biến tần, máy biến áp, máy phát điện dự phòng để quản lý và điều chỉnh điện năng theo nhu cầu thực tế.

– Tủ tuân thủ các tiêu chuẩn an toàn và kỹ thuật trong lĩnh vực điện như IEC, NEC để đảm bảo tính chính xác và an toàn trong hoạt động.

>> Bài viết liên quan: Hướng dẫn lắp đặt tủ điện phân phối MSB

Tại sao nên sử dụng tủ điện phân phối MSB?

– Việc sử dụng tủ điện MSB giúp quản lý và phân phối năng lượng một cách hiệu quả, nguồn điện được phân phối từ nguồn cung cấp đến các thiết bị tiêu thụ trong tòa nhà hoặc cơ sở

– Bảo vệ an toàn cho người dùng và các thiết bị khác với tính năng chống giật, chống sét, các cơ chế ngắt mạch tự động ngăn chặn chập điện và quá tải

– Tủ được thiết kế dễ dàng và bảo trì, các linh kiện bên trong có thể kiểm tra thay thế hoặc sửa chữa một cách thuận tiện giảm gián đoạn khi hoạt đông

– Tủ MSB linh hoạt trong việc mở rộng hệ thống điện, khi thêm thiết bị tiêu thụ hoặc mở rộng hệ thống, tủ MSB cho phép dễ dàng kết nối không cần thay đổi cấu trúc hệ thống điện.

– Với thiết kế nhỏ gọn, tủ tiết kiệm không gian lắp đặt đáng kể, tủ đem lại hiệu suất làm việc tối ưu

Nhìn chung việc sử dụng tủ điện phân phối MSB mang lại nhiều lợi ích từ việc quản lý năng lượng đến an toàn và tính linh hoạt trong việc mở rộng hệ thống điện.

Qua bài viết này hy vong bạn đọc có góc nhìn khách quan và chi tiết về tủ điện phân phối tổng MSB. Mọi thắc mắc về sản phẩm quý khách hãy liên hệ với chúng tôi để được giải đáp chi tiết!
