Trong hệ thống hạ tầng cơ điện của các nhà xưởng, tòa nhà cao tầng hay các tổ hợp công nghiệp, tủ điện đóng vai trò là trung tâm điều khiển và phân phối năng lượng. Tuy nhiên, hiệu suất và tuổi thọ của thiết bị bên trong phụ thuộc rất lớn vào khả năng chống chịu với các tác nhân bên ngoài như bụi bẩn, nước và va đập cơ học. Do đó, việc hiểu rõ và áp dụng chính xác tiêu chuẩn IP trong sản xuất tủ điện là yếu tố cốt lõi giúp các kỹ sư cơ điện lựa chọn được giải pháp bảo vệ tối ưu cho từng môi trường vận hành cụ thể.
Tiêu chuẩn IP trong sản xuất tủ điện là gì?
Tiêu chuẩn IP (Ingress Protection) là hệ thống phân loại mức độ bảo vệ được ban hành bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC) thông qua tiêu chuẩn IEC 60529. Chỉ số này đánh giá khả năng chống lại sự xâm nhập của các vật thể rắn (bụi bẩn, xơ vải,…) và chất lỏng (nước mưa, nước áp lực cao,…) vào bên trong vỏ tủ điện.
Cấu trúc của mã IP tiêu chuẩn thường gồm hai chữ số đi kèm sau tiền tố “IP”:
- Chữ số thứ nhất (Từ 0 đến 6): Biểu thị mức độ bảo vệ đối với vật thể rắn và bụi.
- Chữ số thứ hai (Từ 0 đến 9): Biểu thị mức độ bảo vệ đối với chất lỏng và nước.
Việc thiết lập các thông số này ngay từ giai đoạn thiết kế và sản xuất tủ điện quyết định tính bền vững của toàn bộ hệ thống, đặc biệt là các dòng tủ điện hạ thế – nơi tập trung nhiều thiết bị đóng cắt và điều khiển nhạy cảm với môi trường.
Ý nghĩa của các chỉ số IP phổ biến trong ngành điện công nghiệp
Để có cái nhìn tổng quan và chính xác khi tra cứu, các kỹ sư có thể tham khảo bảng quy đổi các cấp độ bảo vệ thường gặp nhất trong quy trình cung ứng vật tư cơ điện hiện nay:
| Chỉ số IP | Khả năng chống vật thể rắn / bụi | Khả năng chống chất lỏng / nước | Ứng dụng điển hình |
| IP31 | Chống lại các vật thể > 2.5mm (dụng cụ nhỏ) | Chống nước nhỏ giọt theo phương thẳng đứng | Tủ phân phối trong nhà, phòng điện kỹ thuật khô ráo |
| IP43 | Chống lại các vật thể > 1.0mm (sợi dây điện nhỏ) | Chống nước mưa phun theo góc nghiêng lên đến 60° | Tủ điện hành lang, tầng hầm chung cư |
| IP54 | Ngăn bụi (bụi bẩn xâm nhập không ảnh hưởng thiết bị) | Chống nước phun từ mọi hướng (nước té) | Nhà xưởng sản xuất, khu vực có độ ẩm trung bình |
| IP65 | Chống bụi hoàn toàn (kín bụi tuyệt đối) | Chống lại các tia nước áp lực từ mọi hướng | Vỏ tủ điện ngoài trời, trạm bơm, cảng biển |
| IP67 | Chống bụi hoàn toàn (kín bụi tuyệt đối) | Chống ngập nước tạm thời (sâu 15cm đến 1m trong 30 phút) | Môi trường ngập lụt, hầm mỏ, công trình ngầm |
Cách lựa chọn mức độ bảo vệ IP phù hợp cho từng môi trường
Chọn chỉ số IP không phải là cứ chọn chỉ số cao nhất là tốt. Việc này đòi hỏi sự cân bằng giữa yêu cầu kỹ thuật và bài toán kinh tế. Chỉ số IP càng cao, yêu cầu về vật liệu, công nghệ gia công gân bo, gioăng cao su càng khắt khe, dẫn đến chi phí cấu thành sản phẩm tăng lên đáng kể.
Môi trường trong nhà (Phòng điện chuyên dụng, văn phòng)
Đối với các tủ phân phối tổng (MSB) hoặc các loại tủ đặt trong phòng kỹ thuật có điều hòa hoặc hệ thống thông gió tốt, tiêu chuẩn IP31 hoặc IP43 là phù hợp. Tại đây, rủi ro chủ yếu đến từ côn trùng nhỏ hoặc sự cố nhỏ giọt từ đường ống nước đi trần. Lựa chọn mức IP vừa phải giúp tối ưu hóa khả năng tản nhiệt tự nhiên của vỏ tủ mà không cần lắp thêm hệ thống quạt hút quá công suất.
Môi trường nhà xưởng sản xuất công nghiệp
Trong các nhà máy dệt may, chế biến gỗ, xi măng hoặc cơ khí chế tạo, mật độ bụi mịn trong không khí rất cao. Lúc này, tiêu chuẩn IP trong sản xuất tủ điện cần được đẩy lên mức IP54 hoặc IP55. Vỏ tủ cần có kết cấu kín để ngăn bụi bám vào tiếp điểm của các khởi động từ, biến tần hay PLC, tránh hiện tượng phóng điện bề mặt hoặc quá nhiệt do bụi làm cản trở quá trình tản nhiệt của linh kiện.
Môi trường ngoài trời
Hệ thống tủ điện hạ thế chiếu sáng, trạm biến áp kios, hay tủ điều khiển bơm đặt ngoài trời phải đối mặt trực tiếp với mưa, nắng, gió bão. Tiêu chuẩn IP bắt buộc đối với phân khúc này là từ IP65 trở lên. Thiết kế mái che dốc nước, hệ thống gioăng cao su Polyurethane (PU) đổ dạng lỏng bằng máy CNC và cơ cấu khóa gài nhiều điểm là những yêu cầu kỹ thuật không thể tách rời trong quy trình chế tạo.
Môi trường đặc thù (Hóa chất, ven biển, hầm mỏ)
Ở các khu vực có nồng độ muối biển cao hoặc nhà máy hóa chất, bên cạnh chỉ số chống nước, bụi (ví dụ IP66), vỏ tủ còn cần được xử lý bề mặt bằng vật liệu chống ăn mòn như Inox 304, Inox 316 hoặc sơn tĩnh điện chuyên dụng đạt độ dày tiêu chuẩn để bảo vệ kết cấu cơ khí theo thời gian.

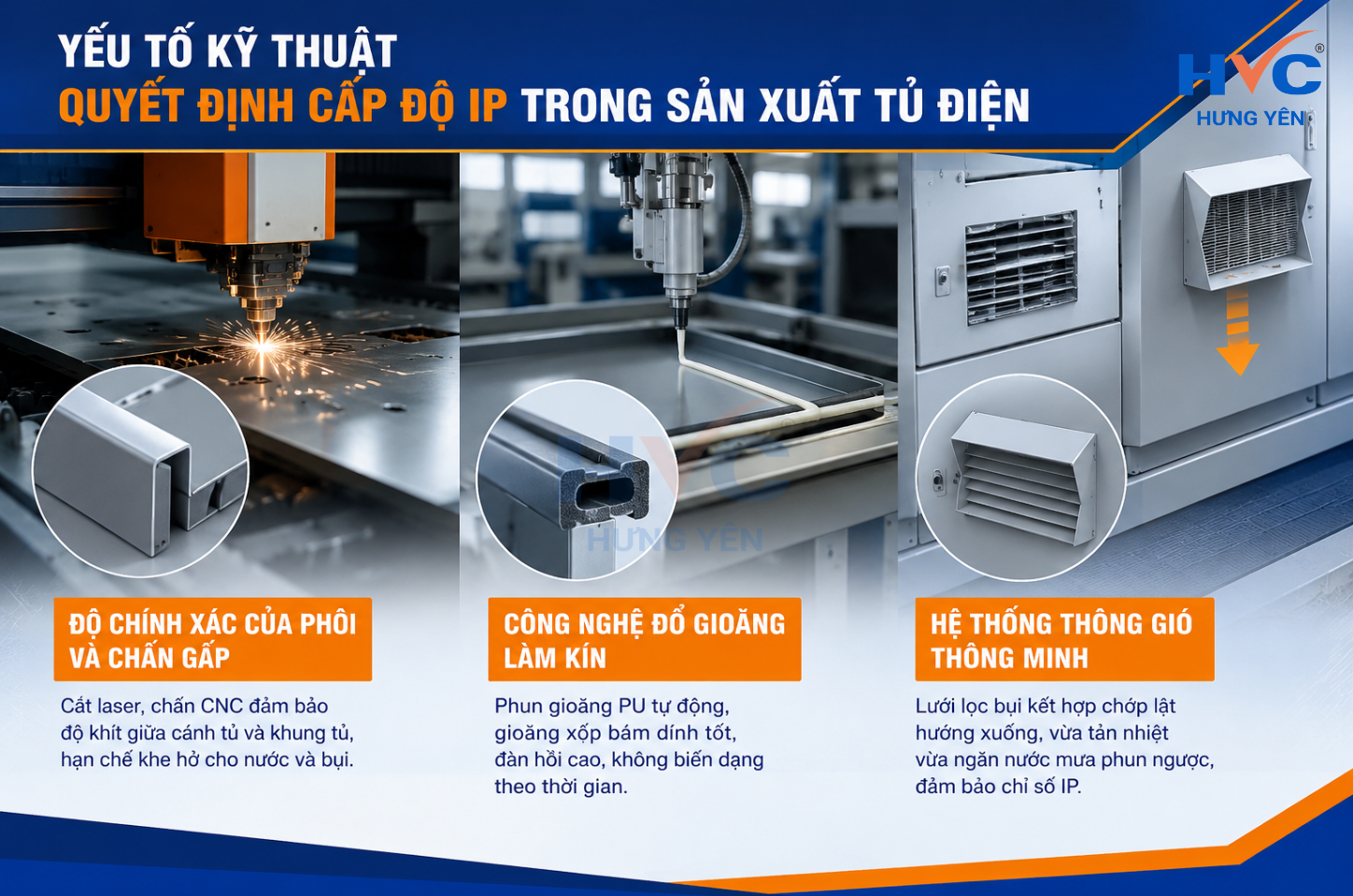

Yếu tố kỹ thuật quyết định cấp độ IP trong quy trình sản xuất tủ điện
Để một sản phẩm tủ điện xuất xưởng đạt đúng cấp chỉ số IP đã thiết kế, quy trình chế tạo tại nhà máy đòi hỏi sự đồng bộ rất lớn về mặt công nghệ:
- Độ chính xác của phôi và chấn gấp: Công nghệ cắt laser và chấn CNC quyết định độ khít giữa cánh tủ và khung tủ. Bất kỳ sự biến dạng nhỏ nào ở góc chấn cũng làm mất đi tính đồng phẳng, tạo ra khe hở cho nước và bụi lọt vào.
- Công nghệ đổ gioăng làm kín: Thay vì dán gioăng cao su thủ công dễ bị bong tróc theo thời gian, các nhà máy hiện nay có xu hướng ứng dụng công nghệ phun gioăng PU tự động. Gioăng xốp PU bám dính trực tiếp lên bề mặt kim loại, có tính đàn hồi cao và không bị biến dạng dưới tác động của nhiệt độ môi trường.
- Hệ thống thông gió thông minh: Để vừa tản nhiệt vừa giữ được chỉ số IP (như IP54), vỏ tủ phải sử dụng lưới lọc bụi chuyên dụng kết hợp với thiết kế chớp lật hướng xuống dưới để chặn tia nước mưa phun ngược.

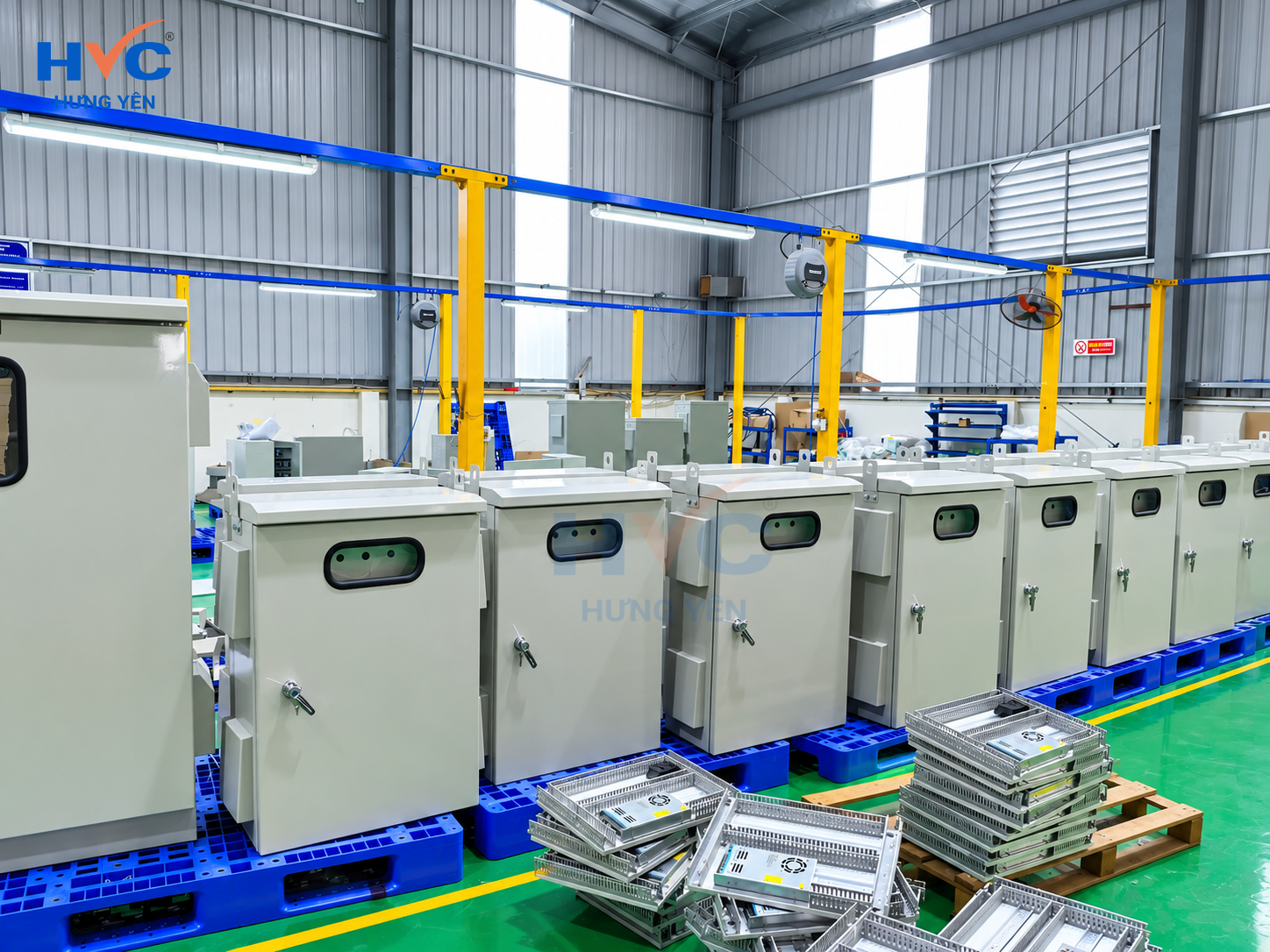

Tại thị trường Việt Nam, các đơn vị sản xuất tủ điện và thiết bị cơ điện lớn như Nhà máy HVC Hưng Yên (xã Triệu Việt Vương, tỉnh Hưng Yên) luôn đặt tiêu chuẩn quản lý chất lượng khắt khe làm trọng tâm. Việc đồng bộ hóa từ khâu thiết kế 3D, cắt chấn CNC cho đến công nghệ xử lý bề mặt giúp các dòng tủ điện hạ thế đáp ứng tốt các bài kiểm tra nghiêm ngặt về cấp độ bảo vệ IP. Thông thường, hệ thống tủ điện được sản xuất bởi HVC Hưng Yên sẽ đáp ứng tiêu chuẩn IP42 đối với tủ điện trong nhà và IP54 đối với tủ điện ngoài trời. Ngoài ra, tùy vào yêu cầu khác nhau của từng dự án và từng môi trường sử dụng, HVC Hưng Yên cũng linh hoạt sản xuất tủ điện với các tiêu chuẩn IP khác nhau, đảm bảo thiết bị luôn vận hành ổn định, bền bỉ và lâu dài trong các dự án công nghiệp nặng cũng như hạ tầng thông minh.
Lựa chọn đúng tiêu chuẩn IP trong sản xuất tủ điện là giải pháp dài hạn giúp doanh nghiệp tối ưu nguồn vốn đầu tư vào hệ thống thiết bị điều khiển. Việc đánh giá chính xác điều kiện môi trường ngay từ ban đầu không chỉ giúp hệ thống vận hành an toàn, giảm thiểu rủi ro sự cố cháy nổ do ngắn mạch, mà còn tránh được lãng phí ngân sách do đầu tư quá mức cần thiết. Quý khách hàng nên tham vấn các đơn vị sản xuất uy tín, có năng lực và được kiểm định rõ ràng để lên phương án kỹ thuật tối ưu nhất cho công trình của mình.
