Contactor là một thiết bị điện quan trọng dùng để điều khiển việc đóng/ngắt mạch điện từ xa, thường được sử dụng trong các hệ thống điện công nghiệp. Nó hoạt động dựa trên nguyên lý tạo từ trường, giúp điều khiển các thiết bị điện có công suất lớn như động cơ, hệ thống chiếu sáng, và các thiết bị tự động hóa. Vậy cụ thể thiết bị này là gì, cấu tạo, nguyên lý hoạt động và ứng dụng trong ngành công nghiệp ra sao, hãy cùng HVC Hưng Yên tìm hiểu qua bài viết dưới đây nhé!

1. Contactor là gì?

Contactor được hiểu là một thiết bị điện dùng để điều khiển việc đóng cắt mạch điện từ xa, thường được sử dụng trong các hệ thống điện công nghiệp. Khác với công tắc thông thường, contactor có khả năng chịu tải cao và được điều khiển thông qua một tín hiệu điện, cho phép tự động hóa quy trình vận hành các thiết bị điện.

Contactor hoạt động dựa trên cơ cấu điện từ, cơ cấu khí động hoặc cơ cấu thủy lực. Tuy nhiên công tắc điện từ là loại phổ biến nhất. Bên cạnh đó cũng có loại contactor 1 pha, contactor 3 pha. Tùy vào tình huống lắp đặt của mạng lưới điện và cách bố trí mà ta sẽ sử dụng loại công tắc cho phù hợp.

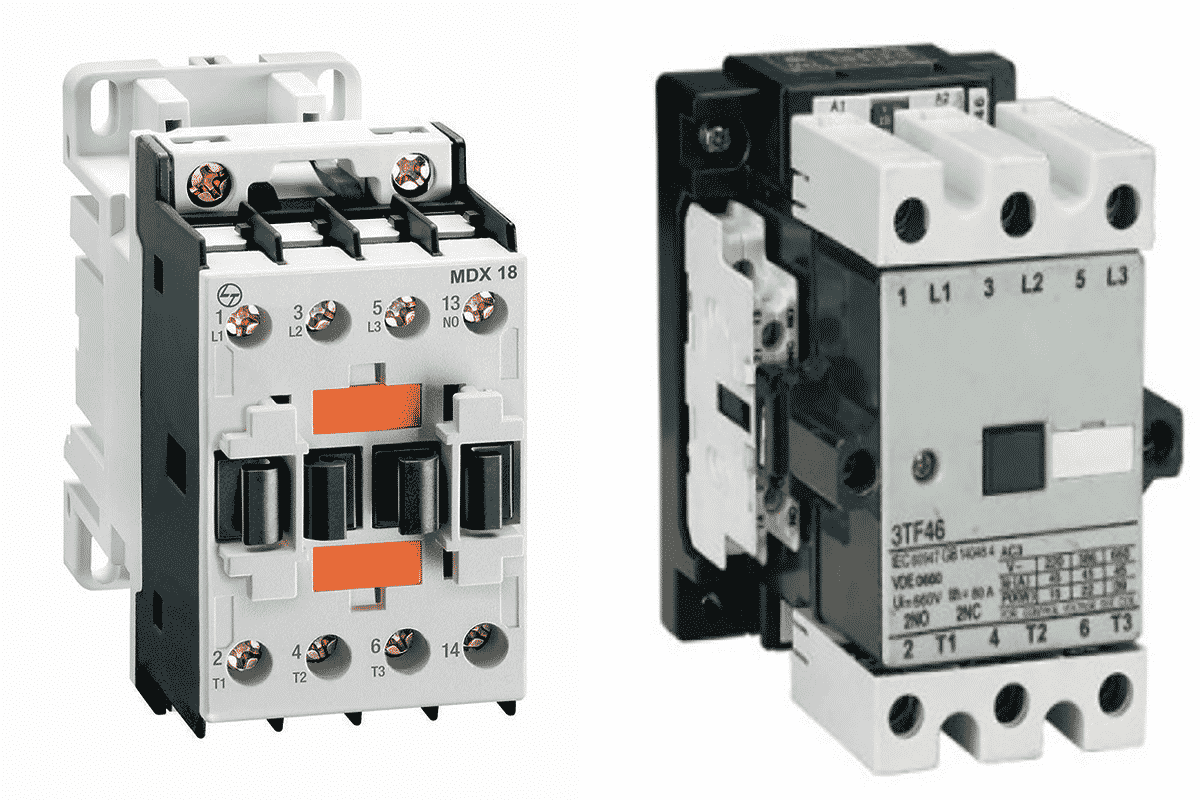

Hình ảnh về contactor

2. Cấu tạo của Contactor

Contactor gồm các bộ phận chính sau:

– Cuộn dây (Coil): Là thành phần tạo ra từ trường khi có dòng điện đi qua, giúp đóng hoặc mở mạch chính của contactor.

– Mạch chính (Main contacts): Đây là phần chịu tải của contactor, thực hiện chức năng đóng/ngắt mạch điện chính.

– Mạch phụ (Auxiliary contacts): Thường là các cặp tiếp điểm phụ trợ, dùng để điều khiển các mạch phụ hoặc gửi tín hiệu về trạng thái của contactor.

– Lõi từ (Core): Gồm hai phần, phần cố định và phần di động. Khi cuộn dây được cấp điện, lõi từ tạo ra lực hút để đóng tiếp điểm chính.

– Lò xo (Spring): Được dùng để đảm bảo rằng các tiếp điểm sẽ trở về vị trí ban đầu (ngắt mạch) khi cuộn dây không được cấp điện.

– Vỏ (Housing): Bảo vệ các thành phần bên trong khỏi các yếu tố môi trường và đảm bảo an toàn khi vận hành.

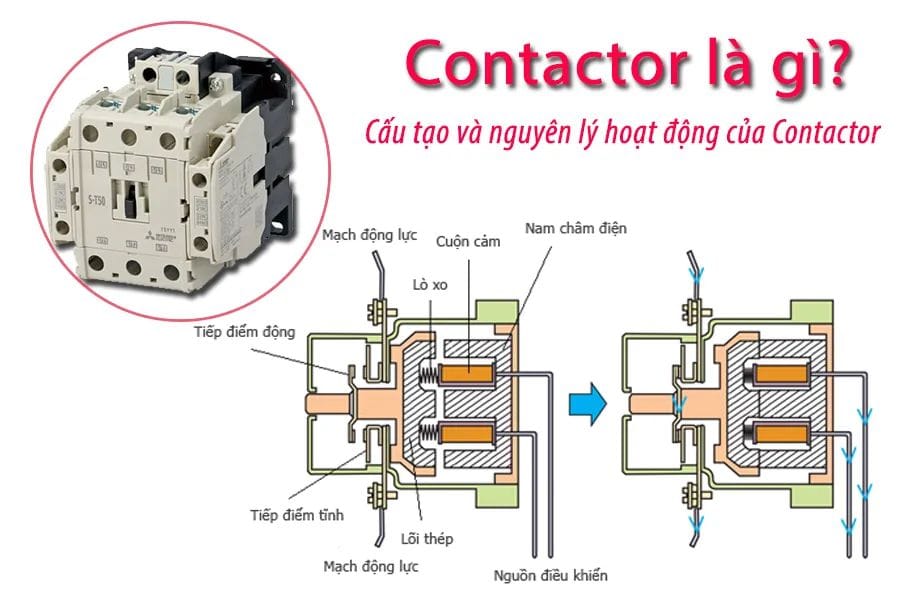

Contactor cấu tạo chi tiết

>>> Xem thêm: Phụ kiện tủ điện gồm những thiết bị nào?

3. Nguyên lý hoạt động của Contactor

Nguyên lý hoạt động của contactor dựa trên hiện tượng từ trường.

Khi cấp nguồn vào hai đầu cuộn dậy quấn trên lõi từ, bằng giá trị điện áp định mức của contactor, lực từ sinh ra sẽ hút lõi từ di động và tạo mạch từ kín (lúc này lực từ lớn hơn phản lực của lò xo). Công tắc điện từ bắt đầu hoạt động.

Bộ phận liên động cơ giữ lõi từ di động và hệ thống tiếp điểm sẽ làm tiếp điểm chính đóng lại và tiếp điểm phụ chuyển đổi trạng thái. Trạng thái sẽ được duy trì cho điến khi nguồn điện ngừng cấp cho cuộn dây, lúc đó công tắc điện từ trở về trạng thái nghỉ và các tiếp điểm trở lại trạng thái ban đầu.

4. Chức năng chính của Contactor và ứng dụng

4.1 Chức năng

Contactor được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại, bao gồm:

– Điều khiển động cơ điện: Contactor thường được sử dụng để điều khiển hoạt động của các động cơ điện, bao gồm khởi động, dừng và đảo chiều quay.

– Hệ thống chiếu sáng: Được dùng để bật/tắt hệ thống chiếu sáng lớn trong các tòa nhà, nhà máy.

– Hệ thống điều khiển tự động hóa: Trong các dây chuyền sản xuất, contactor đóng vai trò quan trọng trong việc điều khiển các quá trình tự động hóa.

– Hệ thống sưởi và làm mát: Được sử dụng để điều khiển các thiết bị sưởi và làm mát công suất lớn trong các hệ thống HVAC.

Nhìn chung Contactor là thiết bị quan trọng trong việc điều khiển và bảo vệ các mạch điện công suất lớn. Hiểu rõ về cấu tạo, nguyên lý hoạt động và ứng dụng của contactor sẽ giúp tối ưu hóa việc sử dụng và đảm bảo an toàn trong các hệ thống điện.

5. Thông số cơ bản của khởi động từ Contactor

Khi chọn và sử dụng contactor, việc hiểu rõ các thông số cơ bản là rất quan trọng để đảm bảo thiết bị hoạt động hiệu quả và an toàn trong hệ thống điện. Dưới đây là các thông số cơ bản của contactor:

– Dòng điện định mức (Rated Current – In): Đây là dòng điện tối đa mà contactor có thể chịu đựng khi hoạt động liên tục mà không bị hỏng hóc. Dòng điện này thường được xác định dựa trên tải mà contactor sẽ điều khiển, ví dụ như động cơ hoặc hệ thống chiếu sáng.

– Điện áp hoạt động định mức (Rated Operational Voltage – Ue): Điện áp hoạt động định mức là mức điện áp tối đa mà contactor được thiết kế để hoạt động một cách an toàn và hiệu quả. Điện áp này thường được ghi trên nhãn của contactor và có thể thay đổi tùy theo ứng dụng.

– Điện áp cuộn dây (Coil Voltage): Đây là điện áp được cung cấp cho cuộn dây của contactor để tạo ra từ trường và điều khiển các tiếp điểm chính. Điện áp cuộn dây có thể là AC hoặc DC và phải phù hợp với nguồn điện điều khiển trong hệ thống.

– Dòng cắt tối đa (Breaking Capacity): Dòng cắt tối đa là dòng điện lớn nhất mà contactor có thể ngắt mạch một cách an toàn mà không gây hư hại. Thông số này rất quan trọng khi chọn contactor cho các ứng dụng có tải cao hoặc có dòng khởi động lớn.

– Số lần đóng/ngắt : Đây là số lần đóng/ngắt tối đa mà contactor có thể thực hiện trong điều kiện cơ khí và điện nhất định trước khi các bộ phận bị mài mòn hoặc hỏng hóc. Thông số này được chia thành hai phần: tuổi thọ cơ học (số lần đóng/ngắt không tải) và tuổi thọ điện (số lần đóng/ngắt có tải).

– Số cực (Number of Poles): Contactor có thể có 2, 3 hoặc 4 cực, tùy thuộc vào số lượng dây pha cần điều khiển trong mạch. Đối với hệ thống 3 pha, thường sử dụng contactor 3 cực.

– Điện áp cách điện định mức (Rated Insulation Voltage – Ui): Đây là điện áp mà contactor có thể chịu đựng mà không bị phá vỡ lớp cách điện. Thông số này đảm bảo an toàn điện trong quá trình vận hành.

– Dòng khởi động và dòng đóng cắt (Inrush Current & Making/Breaking Capacity): Dòng khởi động là dòng điện tức thời khi contactor đóng mạch, thường cao hơn nhiều so với dòng định mức. Dòng đóng cắt là khả năng contactor chịu được khi đóng hoặc ngắt mạch điện.

– Loại tiếp điểm (Contact Type): Contactor có thể có các loại tiếp điểm khác nhau như NO (Normally Open – thường mở), NC (Normally Closed – thường đóng), hoặc kết hợp cả hai. Loại tiếp điểm này xác định cách contactor sẽ hoạt động trong mạch điện.

– Điều kiện hoạt động (Operating Conditions): Bao gồm nhiệt độ môi trường, độ ẩm, và áp suất khí quyển mà contactor có thể hoạt động ổn định. Điều này giúp xác định môi trường lắp đặt phù hợp cho thiết bị.

Hiểu rõ các thông số này giúp bạn lựa chọn đúng loại contactor cho các ứng dụng cụ thể, đảm bảo an toàn và hiệu quả khi vận hành.
