Tủ điện hạ thế đóng vai trò quan trọng trong hệ thống điện, tủ ứng dụng lắp đặt đa dạng ở các trạm biến áp hay các khu công trình dự án công nghiệp. Vậy tủ điện hạ thế gồm những loại nào, ứng dụng cụ thể của chúng ra sao? Báo giá tủ điện hạ thế cuối năm 2024 có gì thay đổi hay không? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé!
1. Giới thiệu về tủ điện hạ thế
Tủ điện hạ thế đảm nhận chức năng điều khiển, bảo vệ và phân phối điện năng đến các phụ tải khác nhau trong hệ thống điện hạ thế. Chúng được thiết kế để vận hành ở mức điện áp dưới 1000V (thường là 220V hoặc 380V), phù hợp với nhu cầu điện của các tòa nhà, nhà máy, khu công nghiệp và nhiều ứng dụng thương mại.
Tủ được cấu tạo gồm các thành phần chính:
– Vỏ tủ: Làm bằng kim loại (thường là thép tấm hoặc inox), có khả năng chống gỉ sét và chịu được các điều kiện môi trường khắc nghiệt. Vỏ tủ có thể được sơn tĩnh điện để bảo vệ khỏi tác động của môi trường.
– Thiết bị đóng cắt: Bao gồm các thiết bị như aptomat, cầu dao, contactor, rơle nhiệt… giúp ngắt dòng khi có sự cố, bảo vệ an toàn cho hệ thống.
– Thanh cái đồng (busbar): Dẫn điện từ nguồn đến các thiết bị khác trong tủ điện. Busbar được làm từ đồng nguyên chất có khả năng dẫn điện tốt.
– Thiết bị đo lường: Bao gồm các đồng hồ đo điện áp, dòng điện, công suất… giúp giám sát và kiểm soát các thông số vận hành của hệ thống.
– Cầu đấu (terminal block): Nơi kết nối dây điện từ bên ngoài vào bên trong tủ điện.

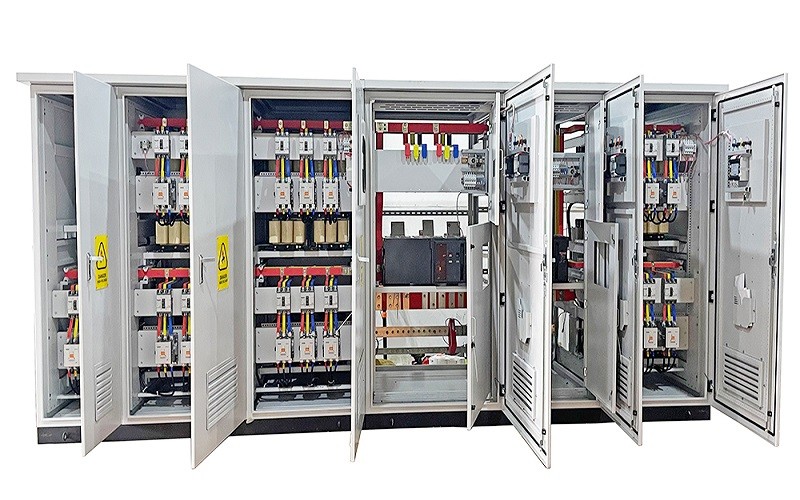

Tủ điện hạ thế
2. Phân loại tủ điện hạ thế
Tùy thuộc vào nhu cầu và mục đích sử dụng, tủ điện hạ thế được chia làm những loại phổ biến sau:
2.1 Tủ điện phân phối hạ thế
Đây là dòng tủ điện đảm nhận chức năng chia các nguồn điện thành các mạch riêng biệt và mỗi mạch được quản lý. Đồng thời tủ phân phối hạ thế là đầu nối điện cho công trình và cách ly các thiết bị điện đối với người vận hành, đảm bảo hạn chế xảy ra sự cố trong quá trình sử dụng.
Tủ điện phân phối hạ thế tổng MSB (Main Distribution Switchboard)
Tủ điện MSB nhận điện từ các nguồn cung cấp như trạm biến áp hạ thế và phân phối đến các tủ điện nhánh hoặc trực tiếp đến các thiết bị sử dụng điện. Tủ MSB thường được trang bị các thiết bị bảo vệ như máy cắt (ACB, MCCB), cầu dao, bộ lọc sóng hài, và các thiết bị đo lường để bảo vệ hệ thống khỏi quá tải, ngắn mạch, và các sự cố khác.
Tủ MSB cho phép kiểm soát, giám sát và điều khiển hoạt động của các hệ thống điện nhờ vào các thiết bị điều khiển tự động, cảm biến và các hệ thống quản lý năng lượng (EMS).
Tủ phân phối tổng MSB lắp đặt cho mạng điện hạ thế
>>> Xem chi tiết: Tủ điện phân phối tổng MSB
Tủ điện phân phối hạ thế DB (Distribution Board)
Tủ điện phân phối hạ thế DB được sử dụng trong mạng điện hạ thế và thường được lắp đặt ngay sau tủ phân phối tổng MSB. Tủ phân phối hạ thế DB được dùng cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối như máy bơm, động cơ… Dòng điện của tủ có thể lên 1000A, đây là dòng tủ nhỏ và được lắp đặt gần các phụ tải.
Tủ được lắp đặt tại các khu vận hành của các công trình nhà xưởng, nhà máy…
Tủ điện phân phối DB lắp cho mạng hạ thế
>>> Xem chi tiết: Tủ điện phân phối DB
Tủ điện ATS (Automatic Transfer Switches)
Tủ điện ATS là một thiết bị tự động chuyển đổi nguồn điện giữa nguồn chính (thường là lưới điện) và nguồn dự phòng (máy phát điện) khi nguồn chính gặp sự cố, chẳng hạn như mất điện hoặc sụt áp. Tủ điện ATS đóng vai trò quan trọng trong việc đảm bảo sự liên tục của nguồn điện cho các hệ thống và thiết bị quan trọng, đặc biệt là trong các tòa nhà, nhà máy, bệnh viện, trung tâm dữ liệu, và các cơ sở hạ tầng quan trọng khác.

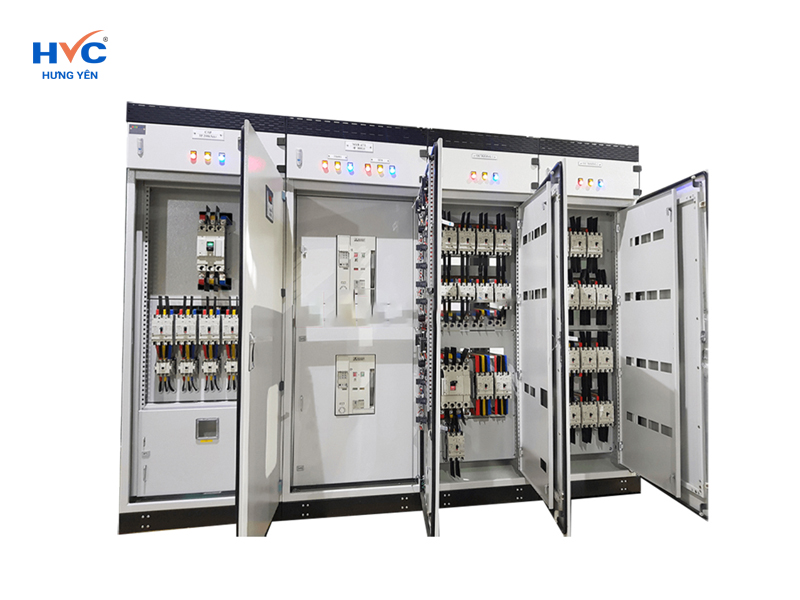

Tủ điện ats
>>> Xem chi tiết: Tủ điện ATS
Tủ điện bù công suất phản kháng
Đây là loại tủ điện đóng vai trò làm tăng hệ số công suất bằng cách sử dụng bộ tụ bù làm nguồn công suất phản kháng. Tủ được thiết kế gồm nhiều bước tụ với mỗi bước sẽ được điều khiển bằng Contactor. Khi đóng, ngắt Contactor sẽ làm thay đổi lượng tụ bù vận hành song song. Thiết bị này được ứng dụng hiều trong hệ thống điện có sử dụng phụ tải tính cảm kháng cao.
Tủ điện bù công suất phản kháng
>>> Bài viết liên quan: Tủ tụ bù hạ thế – Đặc điểm vai trò và ứng dụng
2.2 Tủ điện điều khiển hạ thế
Tủ điều khiển hạ thế đảm nhận chức năng điều khiển các thiết bị phụ tải theo đúng quy trình và được vận hành độc lập hoặc kèm với tủ điện động lực. Trên thị trường có những loại tủ điều khiển hạ thế phổ biến sau:
Tủ điện điều khiển hạ thế chiếu sáng
Tủ điện này được ứng dụng lắp đặt cho hệ thống chiếu sáng ở các công trình và khu vực công cộng như: đường phố, khu đô thị, công viên…

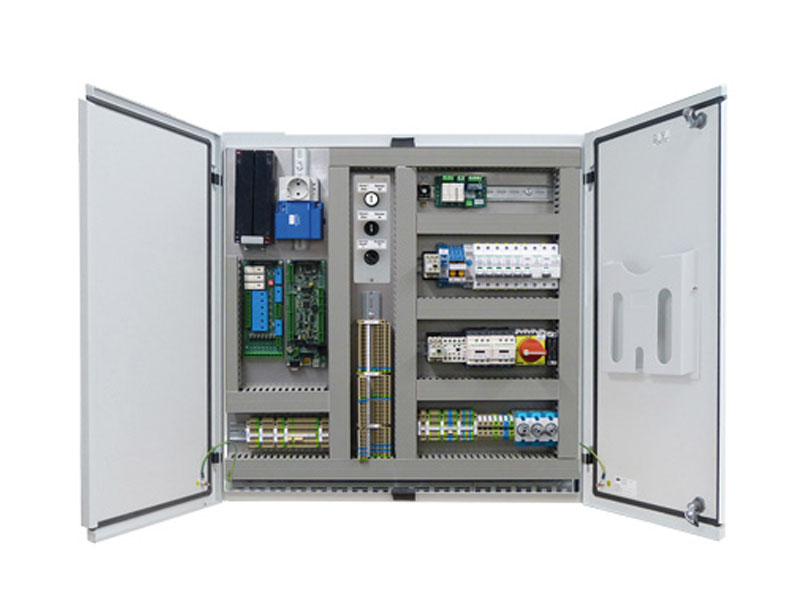

Tủ điện điều khiển chiếu sáng lắp cho mạng hạ thế
Tủ điện điều khiển động cơ MCC
Tủ điện điều khiển MCC
3. Ứng dụng của tủ điện hạ thế
Tủ điện hạ thế có nhiều ứng dụng quan trọng trong hệ thống điện, đặc biệt là ở các công trình công nghiệp, thương mại và dân dụng. Dưới đây là ứng dụng chính của tủ điện hạ thế:
– Ứng dụng trong công nghiệp sản xuất: Cung cấp cho các máy móc, thiết bị sản xuất, đảm bảo an toàn và hiệu quả cho quá trình vận hành. Nó giúp bảo vệ hệ thống khỏi sự cố quá tải, ngắn mạch.
– Ứng dụng trong xây dựng và cơ sở hạ tầng: Cung cấp điện và các công cụ thiết bị tại công trường như máy trộn bê tông, máy khoan và hệ thống chiếu sáng.
– Ứng dụng trong thương mại & dân cư: Tủ điện hạ thế điều khiển toàn bộ hệ thống điện cho tòa nhà, bao gồm điện chiếu sáng, điều hòa không khí, và các hệ thống an ninh, đảm bảo cung cấp điện ổn định và an toàn cho cư dân và người sử dụng.
– Ứng dụng trong lĩnh vực tái tạo năng lượng: Giúp phân phối và quản lý điện năng được sản xuất từ các nguồn năng lượng tái tạo như năng lượng mặt trời và năng lượng gió, đảm bảo cung cấp điện ổn định vào lưới điện quốc gia.
– Ứng dụng trong hệ thống giao thông vận tải: Tủ điện hạ thế cung cấp điện cho các hệ thống điều khiển, hệ thống chiếu sáng và các thiết bị điện tử quan trọng tại các ga tàu, sân bay và bến cảng, hệ thống đèn giao thông và các thiết bị điều khiển liên quan
– Ứng dụng trong nông nghiệp: Tủ cung cấp điện cho các hệ thống tưới tiêu, bơm nước, và các thiết bị chăn nuôi, hỗ trợ quản lý hoạt động sản xuất nông nghiệp hiện đại
4. Báo giá tủ điện hạ thế trọn bộ
Báo giá tủ điện hạ thế có thể khác nhau tùy thuộc vào nhiều yếu tố như kích thước, chất liệu, tính năng và nhà sản xuất. Theo giá thị trường chúng tôi nghiên cứu, giá thành của tủ như sau
– Tủ hạ thế tiêu chuẩn: Giá thường dao động từ 5.000.000 VNĐ đến 20.000.000 VNĐ cho các mẫu tủ điện đơn giản.
– Tủ điện hạ thế đặc biệt hoặc tùy chỉnh như tủ điều khiển tự động, tủ có khả năng chống nước hoặc chống bụi, có thể có giá từ 20.000.000 VNĐ đến 50.000.000 VNĐ hoặc cao hơn.
Để có được báo giá chính xác và chi tiết hơn, bạn nên liên hệ trực tiếp với bộ phận kinh doanh của nhà máy HVC Hưng Yên để nhận được báo giá nhanh nhất nhé! Hotline: 0243.540.2246
5. Mua tủ điện hạ thế chất lượng, giá tốt ở đâu?
Nếu bạn đang tìm kiếm tủ điện hạ thế hãy lựa chọn những sản phẩm chuẩn chất lượng từ nhà cung cấp uy tín HVC Hưng Yên.
HVC Hưng Yên chúng tôi tự tin với dòng sản phẩm tủ điện mà chúng tôi cung ứng ra thị trường:
– Tất cả các sản phẩm đều được kiếm tra kỹ lưỡng trước khi đến tay khách hàng, đáp ứng tiêu chuẩn về an toàn điện
– HVC cung cấp dịch vụ tư vấn, thiết kế, sản xuất, lắp đặt tủ trọn gói, đảm bảo đem đến sự hài lòng cho khách hàng
– Do nhà máy sản xuất trực tiếp, không trung gian, sản phẩm có giá hợp lý, phù hợp với nhiều đối tượng khách hàng từ cá nhân đến doanh nghiệp
Hãy liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá chi tiết!
