Tụ bù là thiết bị cực kỳ quan trọng giúp ổn định hệ số công suất và tránh bị điện lực phạt tiền mỗi tháng. Nhưng nếu tủ điện tụ bù được thiết kế sai, hậu quả không chỉ là mất hiệu quả bù mà còn tiềm ẩn nguy cơ hỏng thiết bị, cháy nổ, gián đoạn sản xuất.

Là đơn vị đã lắp đặt hàng trăm tủ tụ bù cho nhà máy, khu đô thị và xưởng sản xuất, Nhà máy HVC Hưng Yên chúng tôi gặp rất nhiều trường hợp “tủ tụ bù nhìn đẹp nhưng chạy không hiệu quả”, thậm chí bù sai – còn bị phạt nặng hơn. Dưới đây là 5 lỗi nghiêm trọng nhưng phổ biến – rất đáng để kiểm tra lại trong bất kỳ công trình nào.

1. 5 lỗi thường gặp khi thiết kế tủ tụ bù

1.1 Chọn sai dung lượng tụ – thừa cũng hại mà thiếu cũng không ổn

Không ít đơn vị chọn tụ theo kiểu “kinh nghiệm truyền miệng” – ví dụ trạm biến áp 1000kVA thì lắp tụ 300kVAR là được. Nhưng thực tế không đơn giản như vậy.

Có công trình cùng 1000kVA nhưng sử dụng máy móc nhiều động cơ – thì công suất phản kháng rất cao, cần tụ lớn. Ngược lại, văn phòng dùng nhiều máy lạnh, đèn LED – lại cần bù ít hơn. Nếu chọn tụ quá nhỏ, thì cosφ vẫn thấp và hàng tháng vẫn bị phạt tiền như thường. Còn nếu lắp tụ quá lớn, hệ thống bị bù thừa, sinh áp ngược gây hại cho thiết bị, nghiêm trọng hơn là tụ bị phồng, nổ do quá tải.

Giải pháp chuẩn nhất là đo thực tế phụ tải phản kháng vào giờ cao điểm, tính toán dung lượng cần bù, rồi chia ra thành nhiều cấp để điều khiển linh hoạt.

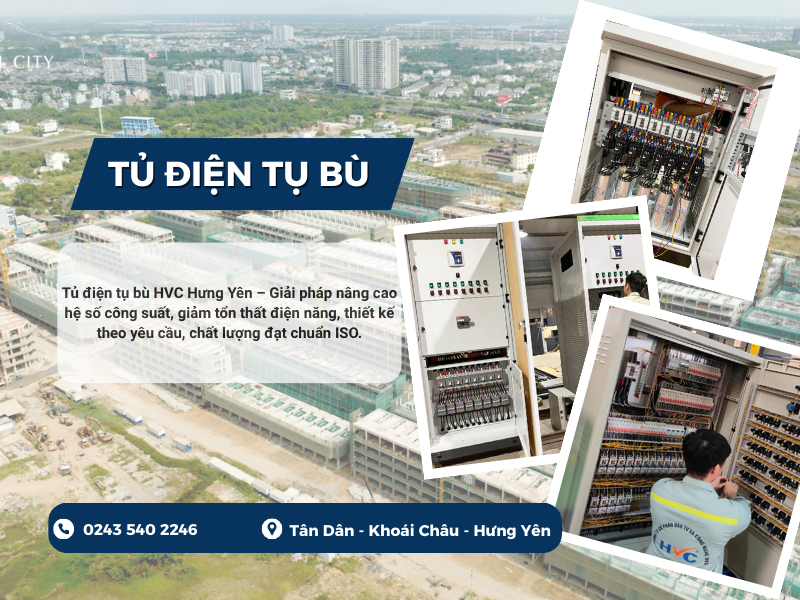

Tủ tụ bù – Giải pháp nâng cao hệ số công suất

>>> Bạn có thể xem chi tiết: Tủ điện tụ bù thiết kế chuẩn

1.2 Không bố trí thông gió – tụ nóng âm ỉ, tuổi thọ tụ sụt nhanh

Một sai lầm rất hay gặp là xếp tụ sát tường, kín mít, không để khe hở tản nhiệt hoặc quên không lắp quạt. Bạn biết đấy, khi tụ hoạt động, nhất là tụ lớn, nó sinh nhiệt liên tục. Nếu không có quạt cưỡng bức hoặc khe gió thoáng, tụ dễ bị nóng lên 60–70 độ, lâu dần làm giảm tuổi thọ chỉ còn một nửa, thậm chí nổ.

Chúng tôi thường khuyên khách nên để tụ cách vách ít nhất 10cm, có quạt hút ở dưới – thổi lên trên, nếu có điều khiển tự động bật tắt quạt theo nhiệt độ thì càng tốt.

1.3 Khởi động từ không chuyên dụng – tụ bù dễ hỏng do dòng xung

Tụ khi đóng điện sinh ra dòng khởi động rất lớn, có thể gấp 10 lần dòng định mức. Nếu dùng loại khởi động từ thông thường (dùng cho động cơ), sau một thời gian sẽ thấy tiếp điểm bị cháy đen, tụ không đóng được nữa.

Giải pháp đúng là dùng contactor chuyên dụng cho tụ bù, có điện trở khử dòng xung (như Schneider LC1-D..B hoặc Mikro). Dùng đúng thiết bị, tụ sẽ đóng êm, không gây sự cố ngắt tụ đột ngột.

1.4 Điều khiển tụ không thông minh, bù sai thời điểm

Nhiều nơi lắp tủ tụ bù không có bộ điều khiển, hoặc có nhưng là loại rẻ tiền, điều khiển tụ kiểu “tĩnh” – tức là bật tắt theo thời gian cố định, không theo thực tế phụ tải.

Kết quả là lúc cần thì tụ không hoạt động, lúc không cần thì tụ lại đóng vào, gây phản tác dụng. Có dự án dùng tụ 300kVAR nhưng cosφ vẫn dưới 0.85 – vẫn bị phạt tiền vì điều khiển sai!

Để tránh tình trạng đó, bạn nên chọn bộ điều khiển tự động theo thời gian thực, đo liên tục cosφ, chia nhiều cấp để đóng tụ dần theo phụ tải tăng. Một số dòng tốt như Mikro, Samwha, AKO đều có sẵn tại nhà máy HVC Hưng Yên.

1.5 Bảo vệ tủ không đủ – dễ cháy nổ hoặc ngắt điện toàn hệ thống

Một lỗi kỹ thuật cực kỳ nghiêm trọng là chọn ACB, MCCB sai dòng cắt. Tủ tụ công suất lớn mà chỉ dùng MCB 3–6kA là không đủ. Khi có sự cố chạm tụ, dòng cắt có thể lên tới 15–20kA. Nếu thiết bị không chịu được, nó sẽ không ngắt đúng lúc – gây cháy tủ hoặc ngắt toàn bộ trạm.

Ngoài ra, nhiều tủ không có rơ-le bảo vệ ngược pha, tụ rò, mất pha… Dẫn đến khi tụ có sự cố nhỏ nhưng hệ thống không cảnh báo kịp.

HVC Hưng Yên luôn thiết kế tủ tụ bù với ACB/MCCB có dòng cắt từ 25kA trở lên (tuỳ công suất), và tích hợp bộ bảo vệ thông minh để cảnh báo từ xa.

2. HVC Hưng Yên đem lại giải pháp tụ bù an toàn và đúng kỹ thuật cho nhà máy và tòa nhà

Với lĩnh vực thiết kế tủ điện chuyên dụng, chúng tôi sản xuất tủ tụ bù từ 50 đến 1000 kVAR, chia cấp linh hoạt, dùng tụ dầu hoặc tụ khô Hàn Quốc, lắp theo yêu cầu từng dự án. Các dự án tiêu biểu đã triển khai:

– Khu công nghiệp Đồng Văn III – tủ tụ 600kVAR chống sóng hài

– Nhà máy may Bắc Ninh – tủ tụ 300kVAR chia 6 cấp

– Khu đô thị SunGroup Hà Nam – tủ bù phân tán từng block

Tất cả tủ đều được test cosφ tại xưởng, đo dòng thực tế, cấp bản vẽ chi tiết và có hướng dẫn sử dụng kỹ thuật cho đội vận hành.

Để dễ dàng trong việc thiết kế và sản xuất tủ điện, có bất cứ thắc mắc nào quý khách vui lòng liên hệ với chúng tôi để được hỗ trợ.
